Projeto de Fundações Superficiais em Franca: Análise Geotécnica para Solos Colapsíveis e Arenosos

A geologia de Franca, situada no Planalto de Franca sobre rochas da Formação Botucatu, impõe desafios específicos ao projeto de fundações superficiais. Os arenitos intensamente intemperizados geram mantos de solo residual arenoso e colúvios com alto índice de vazios. Esses materiais, quando submetidos a umedecimento progressivo ou elevação do lençol freático em períodos de chuva concentrada, frequentemente apresentam colapsividade. O engenheiro estrutural que ignora essa característica pode se deparar com recalques diferenciais severos em edifícios de múltiplos pavimentos, mesmo com cargas moderadas. A investigação geotécnica criteriosa, combinando sondagens SPT com ensaios de laboratório como a granulometria e limites de consistência, é o primeiro passo para definir a tensão admissível do solo e o tipo de sapata ou radier mais adequado para cada lote da cidade.

A colapsividade dos solos arenosos de Franca pode reduzir a capacidade de carga em mais de 40% após a saturação, tornando o ensaio de placa com inundação uma etapa crítica do projeto.

Nossas áreas de serviço

Como trabalhamos

A estratigrafia típica da região de Franca revela uma camada superficial de areia fina argilosa porosa, com espessura frequentemente superior a 7 metros, seguida por um horizonte de seixos e, em profundidade, o arenito silicificado. A norma ABNT NBR 6122:2019 exige que projetos de fundações superficiais em solos colapsíveis avaliem o recalque por colapso através de ensaios de inundação em campo ou provas de carga em placa com pré-inundação. Nossa abordagem técnica integra o ensaio de placa em verdadeira grandeza para medir o módulo de reação do terreno, evitando extrapolações empíricas que subestimam a deformabilidade da estrutura do solo. Em áreas de encosta suave próximas ao Córrego dos Bagres, a presença de lentes de solo laterítico pode inclusive melhorar a capacidade de carga, mas exige confirmação pontual. A calibração do modelo de cálculo com parâmetros reais medidos in situ, e não apenas tabelados, é o que diferencia um projeto robusto de uma fundação econômica, porém vulnerável a trincas nos revestimentos cerâmicos e nas alvenarias de vedação.

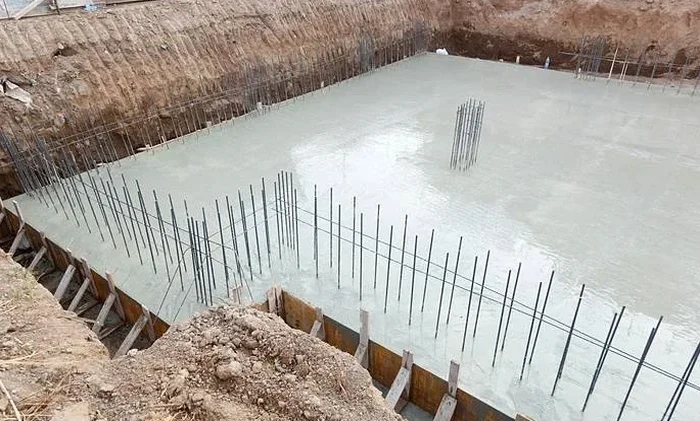

Projeto de Fundações Superficiais em Franca: Análise Geotécnica para Solos Colapsíveis e Arenosos — Imagem técnica — Franca

Contexto geotécnico local

A ABNT NBR 6122:2019 é taxativa quanto à investigação complementar em solos porosos de Franca: ignorar o colapso estrutural do solo frente à saturação é a causa raiz de patologias graves em fundações superficiais na cidade. O cenário de risco mais comum ocorre em sobrados geminados construídos sobre sapatas isoladas, onde a ruptura de uma rede de esgoto ou o aumento da infiltração pluvial provocam umedecimento localizado sob apenas uma das fundações. O recalque diferencial angular resultante frequentemente supera 1/300, valor que excede os estados limites de serviço para alvenaria estrutural. Além do colapso, a proximidade com as escarpas areníticas, como as do mirante da Capelinha, exige a verificação da estabilidade global do talude quando a fundação é implantada próxima ao topo do corte, integrando o projeto geotécnico a soluções de drenagem superficial eficientes para evitar erosão interna regressiva.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: info@sondajespt.org

Recurso em vídeo

Marco normativo

ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 6484:2020 — Execução de sondagens de simples reconhecimento (SPT), ABNT NBR 6489:2019 — Prova de carga direta sobre terreno de fundação, ABNT NBR 6118:2014 — Projeto de estruturas de concreto (interação solo-estrutura)

Dados técnicos

Parâmetro	Valor típico
Tensão admissível típica (areia fina argilosa não saturada)	100 a 180 kPa (pré-inundação)
Recalque por colapso potencial	2 a 8 cm (dependendo da porosidade)
Profundidade média do NA na região central	Superior a 12 m (aquífero Guarani)
Módulo de reação vertical (kv) para radier em solo residual	15 a 35 MPa/m
Coeficiente de Poisson típico (solo arenoso residual)	0.25 a 0.35
Norma técnica para coeficientes de segurança	ABNT NBR 6122:2019
Ângulo de atrito interno efetivo (areia argilosa)	26° a 32°
Ensaio complementar para colapsividade	Prova de carga em placa com inundação

Perguntas frequentes

Qual o custo aproximado para o projeto de fundações superficiais de um sobrado padrão em Franca?

Para um projeto executivo completo de fundações superficiais, incluindo a análise de sondagens SPT existentes, a definição geométrica das sapatas e a emissão da ART, o investimento parte de $100.000. Este valor pode variar conforme a complexidade do terreno e a necessidade de ensaios complementares, como a prova de carga em placa.

Como a colapsividade do solo de Franca é tratada no projeto de uma fundação superficial?

A colapsividade é avaliada inicialmente pelo índice de vazios e pela análise tátil-visual das amostras de SPT. Confirmada a suspeita, realizamos a prova de carga em placa com inundação para quantificar o recalque por colapso da camada superficial. O projeto então adota uma tensão admissível inferior à tensão de colapso ou especifica a compactação do fundo da cava para eliminar a estrutura porosa do solo antes da concretagem.

O radier é sempre a melhor solução de fundação superficial em Franca?

O radier é uma excelente alternativa quando o solo apresenta baixa capacidade de carga ou risco de recalques diferenciais acentuados, pois distribui as tensões e aumenta a rigidez do conjunto. Em Franca, recomendamos o radier especialmente para residências térreas e sobrados em terrenos com mais de 6 metros de solo colapsível. A viabilidade é confirmada após a análise do módulo de reação do solo obtido em campo.
